河南紅星機械生產的新型大顆粒磁選機試驗樣機的磁系實體模型見圖1。其主要由磁扼(YOKE)、永磁體(PM)組成。該模型忽略了磁系軸向邊緣效應的影響將其簡化為ZD模型。磁扼外部有傳動部分的摩擦輪等裝置，由于本磁系磁通密度在磁轆外側泄漏少，所以對磁扼部分做了簡化處理。實體模型中未考慮筒體內部磁鐵礦粉對磁場分布的影響及永磁磁塊和磁扼間的氣隙。

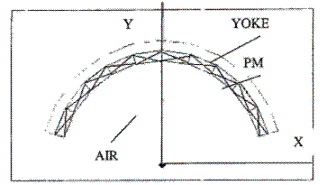

圖1 大顆粒磁選機樣機磁系實體模型圖
磁轆為高磁導率軟磁材料，永磁磁塊采用高性能稀土永磁材料NdFeB，其B=r1.25T，Hc=860k戶“m。稀土永磁材料的退磁曲線幾乎具有線性特征，并且退磁曲線的斜率幾乎等于真空磁一導率，也可看作與回復磁導率相等。分析時可對該材料的退磁曲線作線性處理。
1、求解類型和坐標系的選擇
該永磁系統具有對稱性，可將三維問題簡化為二維平面問題。系統包含扼鐵和永磁體和氣隙等，屬于靜磁場問題。求解器采用Mganeotsattci Solver，坐標系采用XY坐標系。
2、建模
因?qū)Υ哦笸獠康哪Σ凛喌妊b置進行了簡化處理，因此模型中未出現該結構。由上到下依次為扼鐵和欽鐵硼永磁體。
3、指定材料屬性
永磁磁塊采用高性能稀七永磁材料NdFBe，其B=1.25T，Hc=860kA/m。經對模型中的永磁體充磁方向等參數進行了大量的模擬計算后，然后確定各永磁體的磁化方向等參數。氣隙的相對磁導率取pr=l。
4、施加邊界條件
對Baekground邊界施加Balloon邊界條件(Balloon Boundary)。若對模型的二分之一進行分析，可在對稱軸邊界上施加Even Symmetry邊界條件(Even Symmetry Boundary)。
